Laserschneiden

Mit unserer hochdynamischen 6 kW Fiberlaseranlage schneiden wir mittlere und grössere Losgrössen konkurrenzlos günstig, präzise und termingerecht. Mit kleineren Aufträgen profitieren Sie von bisher nicht gekannter Präzision und neuen Möglichkeiten.

Der hohe Automationsgrad erlaubt uns, weitgehend unbemannt und mit tiefen Grenzkosten zu produzieren. Berührungslose Linearmotoren ermöglichen höchste Beschleunigungen und Schneidgeschwindigkeiten bis 50 m/min, der 6000 Watt Faserlaser trennt Stahlbleche bis 25 mm im Brennschneidverfahren, Chromstahl und Aluminium bis 30 mm im Schmelzschneideverfahren. Das Schneiden von Kupfer und Messing ist bis 12 mm, respektive 15 mm möglich.

  • By Star Fiber 016 Office
    By Star Fiber 016 Office
  • By Star Fiber 019 Office
    By Star Fiber 019 Office
  • By Star Fiber 022 Office
    By Star Fiber 022 Office
  • By Star Fiber 006 Office
    By Star Fiber 006 Office

Das Laserschneiden

Ab Mitte der Achtzigerjahre verbreitet sich das Laserschneiden von Blechen aller Art und verdrängt andere Verfahren in immer höhere Stückzahlen. Mit rekordverdächtigen Time-to-market Zeiten verhelfen wir unseren Kunden zu grösster Flexibilität. Ab Stückzahl eins bis zu Losgrössen von mehreren Zehntausend Teilen produzieren wir mit gleichbleibender Qualität und Toleranz.

Stahlblech – Schneidbare Dicken und Durchmesser
Stärke Ø Normal Ø Makro Ø Gepulst
1 44 0.5
1.5 32 0.5
2 24 0.5
2.5 18 0.63
3 15 0.75
4 12 1
5 12 2.5 1.25
6* 5 3 0.6
8* 6 3.5 0.8
10* 7 4.5 1
12* 10 6 2
15* 15 10 5
20* 24 16 10
25* 36 24 16
30* ** ** **

mit Stickstoff oxydfrei geschnitten
* mit Sauerstoff geschnitten
** nicht schneidbar

Aluminium, Chromstahl – Schneidbare Dicken und Durchmesser
Stärke Ø Normal Ø Makro Ø Gepulst
1 44 0.5
1.5 32 0.5
2 24 0.5
2.5 18 0.63
3 15 0.75
4 12 1
5 12 2.5 1.25
6 12 3 1.5
8 12 4 2
10 12 5 2.5
12 14 6 3
15 18 9 5
20 26 16 10
25 35 24 16
30 48 24 16

mit Sauerstoff geschnitten

Beispiele

Folgende Werkstücke zeigen beispielhaft, was mit Laserschneiden alles möglich ist. Es handelt sich um Kundenaufträge, welche wir in unterschiedlichen Losgrössen gefertigt haben. Die Maximale Werkstückgrösse ist bedingt durch die Maschinenabmessungen auf 1500 x 3000 mm begrenzt.

  • Klemmhebel 8 mm
    Klemmhebel 8 mm

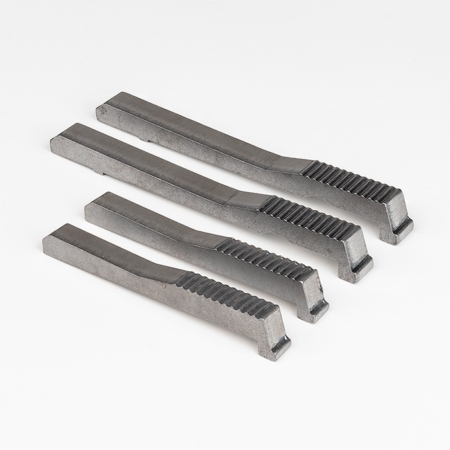

  • Schieber verzahnt, 12 mm S420
    Schieber verzahnt, 12 mm S420
  • Stahlblech 15 mm, Halter zu Kupplungen
    Halter Hydraulikkupplung
  • Kupfer 2.5 mm
    Kupfer Laserschnitt A

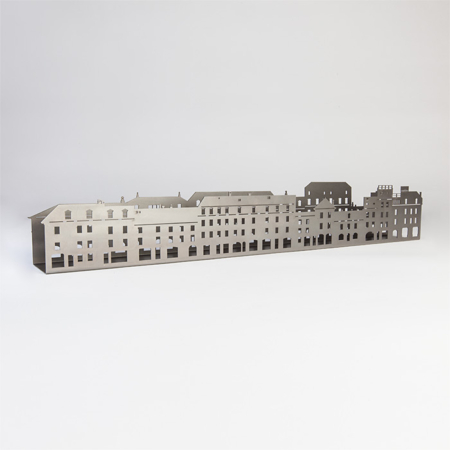

  • Häuserfront massstabgetreu, Stadt Genf
    Hauserfront Stadt Genf
  • Rollenflansche, Stahlblech 8 mm, galvanisch verzinkt
    Rollenflansche

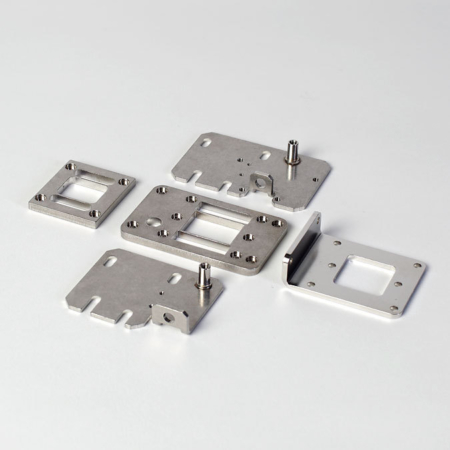

  • Befestigungsteile aus Inox
    Befestigungsteile Inox Maschinenbau 2

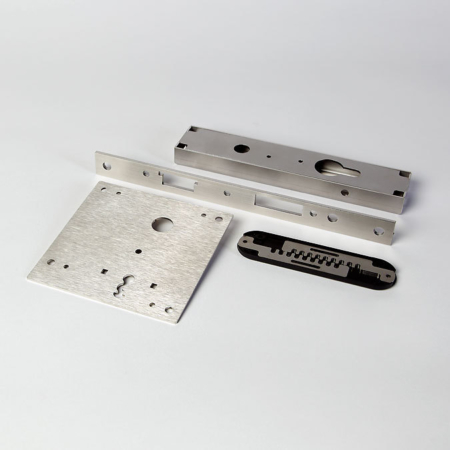

  • Bestandteile Schlösser
    Bestandteile Moebelschloesser
  • Abdeckblech mit Gravur
    Blech Mit Gravur

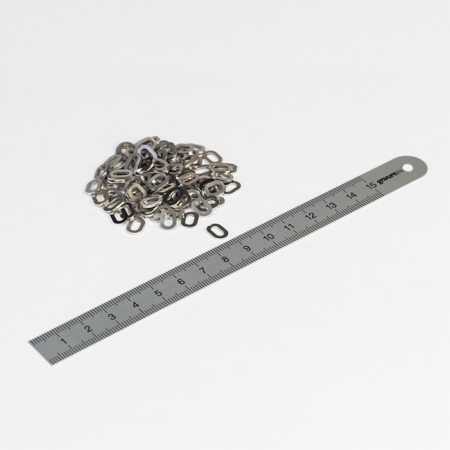

  • Kleinteile aus Inox 1 mm
    Einlegeteile Inox

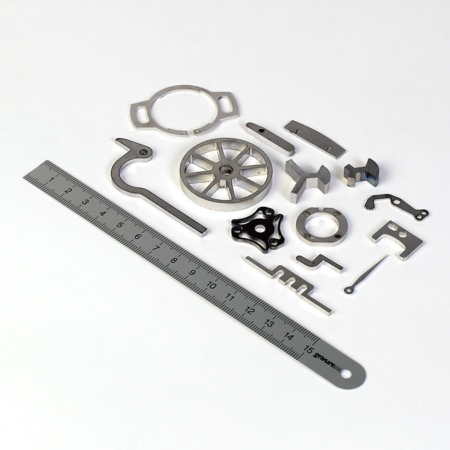

  • Kleinstteile
    Kleinstteile
  • Klemmstück mit Polygon
    Klemmstueck Mit Polygon
  • Kupfer 2.5 mm
    Kupfer Laserteil B
  • Stahlblech 5 mm, mit Stickstoff geschnitten
    Logobeschriftung Raumformer

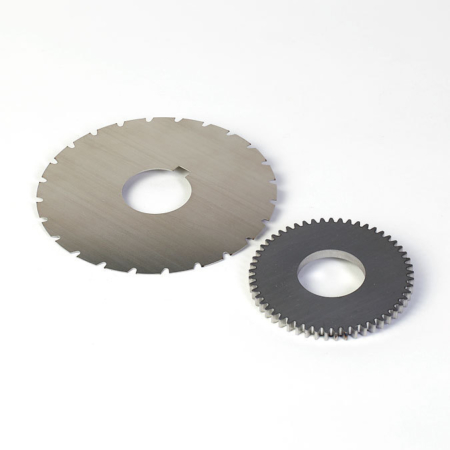

  • Sägeblatt aus Inox hart und Zahnrad aus hochfestem Stahl
    Saegeblatt Und Zahnrad
  • Skala aus Inox
    Skala Inox

Unsere Fertigungsmöglichkeiten

Auf folgendem PDF geben wir Ihnen einen Überblick über unseren Maschinenpark und unsere technischen Bearbeitungsmöglichkeiten. Zögern Sie nicht, uns zu kontaktieren!

Fertigungsmöglichkeiten
